Bơm màng khí nén là loại bơm dùng khí nén làm nguồn động lực, đẩy hai màng bơm co giãn luân phiên để hút và đẩy chất lỏng. Không dùng điện trực tiếp tại đầu bơm, không có phần quay ngâm trong chất lỏng, nên bơm màng khí nén xử lý tốt hóa chất ăn mòn, bùn đặc, chất lỏng có hạt rắn những môi trường mà bơm ly tâm thường "bó tay".
Nếu bạn đang tìm hiểu bơm màng khí nén là gì, cấu tạo và nguyên lý hoạt động ra sao, hay chọn vật liệu màng nào cho hóa chất của mình, bài viết này giải thích từ góc nhìn kỹ thuật thực tế.
- Bơm màng khí nén (tên tiếng Anh: Air-Operated Double Diaphragm pump, viết tắt AODD; hay diaphragm pump) là bơm thể tích dùng khí nén dẫn động hai màng đàn hồi. Khi khí nén đẩy màng qua lại, thể tích buồng bơm thay đổi, kết hợp với các van bi một chiều để hút chất lỏng vào và đẩy ra.
- Điểm đặc biệt của dòng bơm này là chạy bằng khí nén, không dùng motor điện tại đầu bơm. Nhờ vậy bơm chống cháy nổ tốt, an toàn trong môi trường dễ cháy, và không sợ chạy khô hư hỏng. Cách gọi phổ biến không dấu là "bom mang", "bom mang khi nen"; một số nơi gọi theo thương hiệu như "bơm màng Godo".
- So với bơm ly tâm, bơm màng khí nén nổi trội ở khả năng bơm chất lỏng khó: axit, bazơ mạnh, dung môi, sơn, keo, bùn thải, nước có cặn và hạt rắn. Đây là lựa chọn tiêu chuẩn trong ngành hóa chất, xử lý nước thải, thực phẩm và khai khoáng.
Cấu tạo bơm màng khí nén gồm hai nửa đối xứng, mỗi bên là một buồng bơm và một buồng khí, nối với nhau qua một trục chung.
- Hai màng bơm (diaphragm): trái tim của bơm, co giãn để tạo hút–đẩy. Vật liệu màng quyết định khả năng chịu hóa chất: cao su NBR, Santoprene, EPDM, Viton, hoặc PTFE/Teflon cho hóa chất ăn mòn mạnh.
- Trục nối màng (shaft): liên kết hai màng để chúng chuyển động ngược pha, một bên hút thì bên kia đẩy.
- Van khí (air valve / van phân phối khí): bộ phận "điều khiển" luân phiên đưa khí nén vào từng buồng khí. Đây là chi tiết chính quyết định bơm tự đảo chiều liên tục.
- Bốn van bi một chiều (check valve): hai van hút và hai van đẩy, đảm bảo chất lỏng chỉ đi một chiều. Bi và bệ bi tiếp xúc trực tiếp chất lỏng nên cũng cần chọn vật liệu phù hợp.
- Thân bơm (body) và buồng chứa lỏng: vật liệu tùy môi trường nhôm, gang, inox 316 (kim loại) hoặc nhựa PP, PVDF (chống ăn mòn hóa chất).
- Cổ hút và cổ đẩy: kết nối đường ống vào/ra.
- Bộ giảm thanh (muffler): ở đầu xả khí, giảm tiếng ồn khi khí thoát ra.
Việc chọn đúng cặp vật liệu thân bơm + màng + van bi theo tính chất chất lỏng là yếu tố quan trọng nhất khi mua bơm màng. Chọn sai, màng bị trương nở hoặc ăn mòn, bơm hỏng nhanh.
Nguyên lý bơm màng khí nén dựa trên chuyển động qua lại của hai màng do khí nén dẫn động, hoạt động theo chu trình khép kín:
- Cấp khí vào buồng khí bên A: khí nén đẩy màng A phồng ra phía buồng lỏng, ép chất lỏng trong buồng A đi qua van bi đẩy ra cổ xả.
- Đồng thời màng B bị kéo về: vì hai màng nối chung trục, khi màng A phồng ra thì màng B bị kéo lùi, tạo chân không trong buồng lỏng B, hút chất lỏng qua van bi hút vào buồng B.
- Van khí đảo chiều: khi màng A đi hết hành trình, van phân phối khí tự động chuyển khí nén sang buồng khí B.
- Đảo vai trò: giờ màng B đẩy chất lỏng ra, màng A hút chất lỏng vào. Chu trình lặp lại liên tục, tạo dòng chảy đều.
Nhờ cơ chế này, bơm màng có ba ưu điểm kỹ thuật quan trọng: tự mồi (hút được cả khi đường ống còn khí), chạy khô an toàn (không hỏng khi hết chất lỏng), và điều chỉnh lưu lượng dễ dàng bằng cách thay đổi áp suất/lưu lượng khí cấp. Lưu lượng bơm tỉ lệ thuận với lượng khí nén cấp vào.
Ưu điểm:
- Bơm được chất lỏng khó: hóa chất ăn mòn, bùn đặc, chất lỏng có hạt rắn, độ nhớt cao.
- An toàn cháy nổ, không dùng điện tại đầu bơm hợp môi trường nguy hiểm.
- Tự mồi, chạy khô không hỏng, tự ngắt khi đóng van đầu đẩy (không quá tải như bơm ly tâm).
- Cấu tạo đơn giản, dễ bảo trì, thay màng nhanh.
Nhược điểm:
- Cần nguồn khí nén (máy nén khí) đi kèm.
- Lưu lượng và cột áp giới hạn so với bơm ly tâm công suất lớn; hiệu suất năng lượng thấp hơn.
- Dòng chảy có tính nhấp nhô nhẹ (có thể lắp bình tích áp để làm êm).
- Ồn ở đầu xả khí nếu không có giảm thanh tốt.
Bơm màng khí nén được dùng rộng rãi ở những nơi chất lỏng khó bơm hoặc môi trường đặc thù:
- Ngành hóa chất: bơm axit, bazơ, dung môi, hóa chất ăn mòn — dùng thân nhựa PP/PVDF và màng PTFE.
- Xử lý nước thải: bơm bùn thải, hóa chất keo tụ (PAC, polymer), nước có cặn rắn.
- Sơn, mực in, keo: bơm chất lỏng độ nhớt cao mà không làm biến chất.
- Thực phẩm và đồ uống: bơm siro, nước sốt, sản phẩm dạng sệt (dùng inox 316, màng thực phẩm).
- Khai khoáng, gốm sứ: bơm hồ, bùn khoáng có hạt mài mòn.
- Ắc quy, pin EV: bơm vật liệu điện cực và hóa chất đặc thù.
Trong xử lý nước thải, bơm màng đặc biệt hữu ích ở khâu định lượng hóa chất và bơm bùn — nơi bơm ly tâm dễ bị nghẹt hoặc ăn mòn.

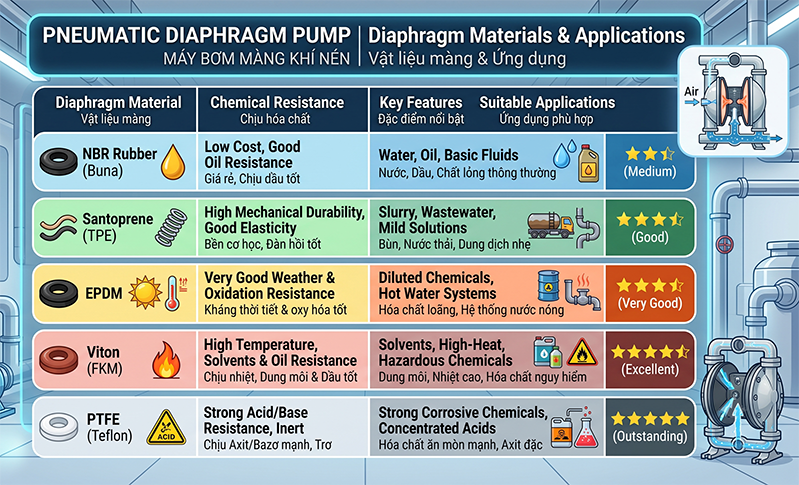

Chọn vật liệu màng là quyết định quan trọng nhất. Bảng dưới đây giúp định hướng:
|
Vật liệu màng |
Chịu hóa chất |
Đặc điểm nổi bật |
Ứng dụng phù hợp |
|
Cao su NBR (Buna) |
Trung bình |
Giá thành rẻ, có khả năng chịu dầu tốt |
Nước, dầu, các loại chất lỏng thông thường |
|
Santoprene (TPE) |
Khá |
Bền cơ học cao, khả năng đàn hồi tốt |
Bùn, nước thải, các dung dịch hóa chất nhẹ |
|
EPDM |
Tốt với axit/bazơ loãng |
Khả năng kháng thời tiết và oxy hóa tốt |
Hóa chất loãng, hệ thống nước nóng |
|
Viton (FKM) |
Tốt với dung môi/axit |
Khả năng chịu nhiệt cao và chịu dầu tốt |
Dung môi, hóa chất nguy hại, môi trường nhiệt độ cao |
|
PTFE (Teflon) |
Rất tốt (gần như trơ) |
Chịu được các chất axit và bazơ mạnh |
Hóa chất ăn mòn mạnh, axit đặc |
Từ kinh nghiệm thực tế, các lỗi hay gặp với bơm màng khí nén:
- Chọn sai vật liệu màng: dùng cao su thường cho dung môi khiến màng trương nở, rách nhanh. Luôn tra bảng tương thích hóa chất trước khi mua.
- Khí nén bẩn, có nước/dầu: làm hỏng van phân phối khí. Nên lắp bộ lọc–tách nước (air filter/regulator) trước bơm.
- Áp khí quá cao so với khuyến cáo: rút ngắn tuổi thọ màng. Chỉnh áp phù hợp, thường 2–7 bar tùy model.
- Thiếu bình tích áp khi cần dòng êm: dòng nhấp nhô gây rung đường ống ở một số ứng dụng định lượng.
- Đường hút quá dài hoặc rò khí: giảm khả năng tự mồi. Đặt bơm gần nguồn, kín đường hút.
- Bỏ qua bộ giảm thanh: bơm ồn và khí xả có thể mang theo hơi ẩm.
Lưu ý bảo trì: kiểm tra màng và van bi định kỳ (đây là chi tiết hao mòn), vệ sinh bơm sau khi bơm hóa chất đặc để tránh đóng cặn, và luôn cấp khí nén sạch khô.
Bơm màng khí nén khác bơm ly tâm ở điểm nào?
Bơm màng dùng khí nén dẫn động màng, là bơm thể tích, xử lý tốt hóa chất ăn mòn, bùn đặc, chất có hạt rắn, tự mồi và chạy khô an toàn. Bơm ly tâm dùng motor điện quay cánh, lưu lượng lớn hơn nhưng kén chất lỏng khó và dễ nghẹt.
Bơm màng khí nén có bơm được hóa chất ăn mòn không?
Có, đây là thế mạnh lớn nhất. Với hóa chất ăn mòn mạnh (axit, bazơ đặc), chọn thân bơm nhựa PP/PVDF và màng PTFE/Teflon để đảm bảo độ bền.
Bơm màng có tự mồi và chạy khô được không?
Có. Bơm màng tự mồi tốt và chạy khô không hỏng đây là ưu điểm nổi bật so với nhiều loại bơm khác. Khi hết chất lỏng, bơm vẫn chạy an toàn.
Cần chuẩn bị gì để vận hành bơm màng khí nén?
Cần một nguồn khí nén (máy nén khí) đủ lưu lượng và áp suất, kèm bộ lọc–tách nước và van điều áp. Lưu lượng bơm điều chỉnh bằng cách thay đổi khí cấp.
Chọn vật liệu màng nào cho bùn và nước thải?
Với bùn và nước thải thông thường, Santoprene hoặc cao su là lựa chọn cân bằng giữa độ bền và chi phí. Nếu nước thải chứa hóa chất ăn mòn, chuyển sang màng Viton hoặc PTFE.
Cần tư vấn chọn bơm màng khí nén?
Chọn đúng vật liệu thân bơm và màng theo tính chất chất lỏng là yếu tố quyết định bơm bền hay hỏng sớm. Nếu bạn chưa chắc loại màng phù hợp với hóa chất, bùn hay dung môi của mình, đội ngũ kỹ sư Thuận Hiệp Thành sẵn sàng tư vấn miễn phí, tra tương thích vật liệu và báo giá bơm màng khí nén chính hãng Godo, Yamada, Wilden. Liên hệ ngay để chọn đúng model theo ứng dụng thực tế.
