Vì sao đường ống hút của máy bơm ly tâm thường phải lớn hơn họng hút của bơm?
Nhiều người khi nhìn vào một hệ thống bơm ly tâm thường thắc mắc: tại sao cửa hút của bơm chỉ là DN100 nhưng đường ống phía trước lại được thiết kế DN125, DN150 hoặc thậm chí lớn hơn? Thoạt nhìn, điều này có vẻ rất lãng phí vật liệu, thậm chí còn tạo cảm giác “không hợp lý”, vì ai cũng nghĩ rằng đường ống càng lớn thì nước chảy càng chậm.
Tuy nhiên, thực tế hoàn toàn không đơn giản như vậy.
Tốc độ dòng chảy không phải là yếu tố quyết định duy nhất trong hệ thống thủy lực. Và đây cũng là điểm mà rất nhiều người hiểu sai. Thực tế, hơn 80% sự cố của máy bơm ly tâm có liên quan trực tiếp đến đường hút.
Vì sao bơm bị xâm thực?
Vì sao máy rung mạnh?
Vì sao vòng bi nhanh hỏng?
Vì sao cánh bơm bị ăn mòn như bị “gặm nhấm”?
Phần lớn các vấn đề kỹ thuật này đều bắt nguồn từ đoạn ống hút tưởng chừng rất đơn giản.

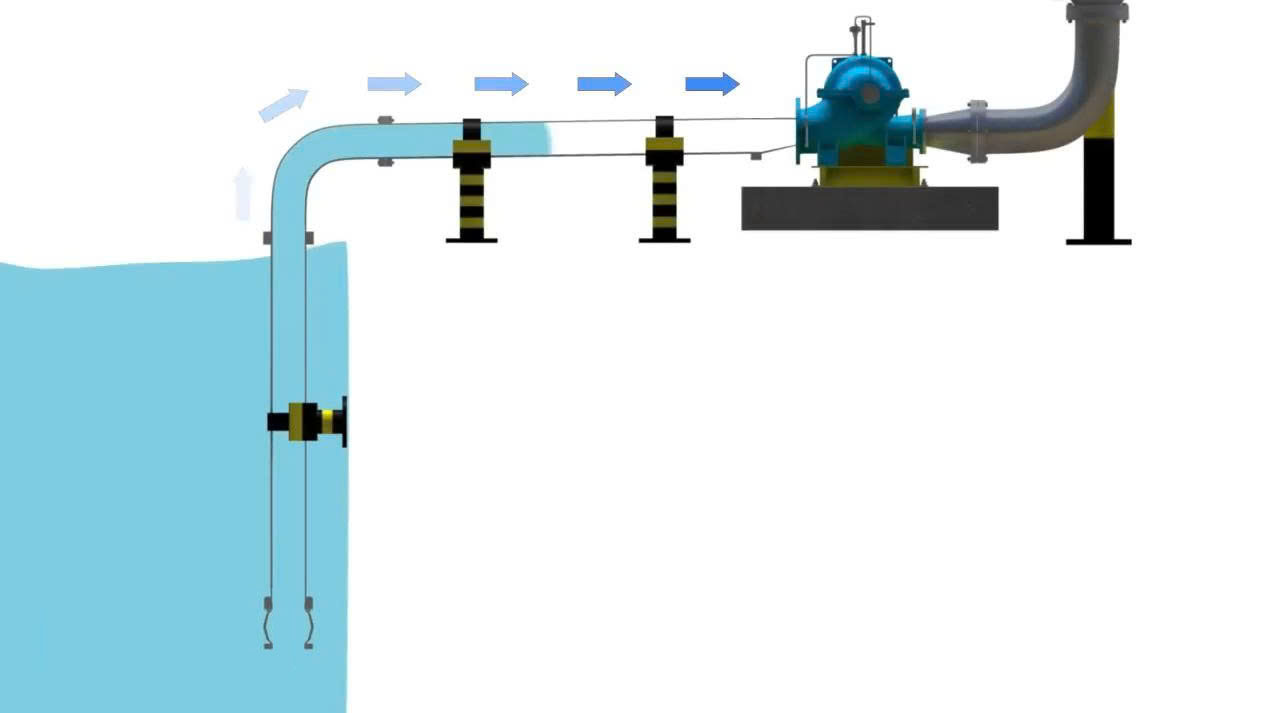

Máy bơm ly tâm thực chất không “hút” nước
Nhiều người cho rằng máy bơm ly tâm hoạt động bằng cách “hút nước lên”. Thực tế, điều này không hoàn toàn chính xác.
Cơ chế hoạt động của bơm ly tâm là: cánh bơm quay với tốc độ cao làm giảm áp suất trong buồng bơm, tạo ra vùng áp suất thấp cục bộ. Khi đó, do chênh lệch áp suất giữa bên trong buồng bơm và áp suất khí quyển bên ngoài, chất lỏng sẽ bị đẩy vào bơm.
Nói cách khác, bơm không trực tiếp “hút” nước lên, mà chính áp suất khí quyển đã đẩy nước vào vùng áp suất thấp do bơm tạo ra.
Và đây cũng chính là vấn đề cốt lõi.
Vì sao đường ống hút phải lớn hơn?
Khi hệ thống phải dựa vào chênh lệch áp suất để đưa nước vào bơm, đoạn ống hút bắt buộc phải giảm tối đa tổn thất dòng chảy.
Có thể hình dung đơn giản như việc dùng ống hút để uống trà sữa:
Máy bơm ly tâm cũng hoạt động tương tự về nguyên lý này.
Cửa hút và cửa xả là hai cơ chế hoàn toàn khác nhau
Rất nhiều người đánh đồng đường ống hút và đường ống xả, nhưng thực tế hai vị trí này có cơ chế thủy lực hoàn toàn khác nhau.
Đối với cửa xả:
Đây là nơi dòng nước đã được cánh bơm gia tốc và tạo áp suất. Vì vậy, đường ống nhỏ hơn thường không gây ảnh hưởng quá lớn.
(bài viết này không để cập đến ống xả - chúng tôi sẽ có bài viết khác nói về đường ống xả của bơm)
Đối với cửa hút:
Đây là vùng áp suất thấp — nơi nước đang được đưa vào buồng bơm.
Nếu đường ống hút bị thu nhỏ, vận tốc dòng chảy sẽ tăng đột ngột. Theo nguyên lý thủy lực: vận tốc càng cao thì áp suất tĩnh càng giảm.
Khi áp suất giảm xuống quá thấp, chất lỏng sẽ xuất hiện hiện tượng xâm thực khí (cavitation). Các bong bóng hơi hình thành và vỡ liên tục bên trong bơm, tạo ra lực va đập cực mạnh lên bề mặt kim loại.
Hậu quả là:
Đó là lý do khi tháo nhiều máy bơm bị hỏng ra kiểm tra, người ta thường thấy bề mặt cánh bơm đầy các vết rỗ li ti — dấu hiệu điển hình của xâm thực.
Quy tắc quan trọng trong thiết kế đường hút
Trong kỹ thuật bơm ly tâm tồn tại một nguyên tắc rất quan trọng:
“Đường hút thà lớn còn hơn nhỏ.”

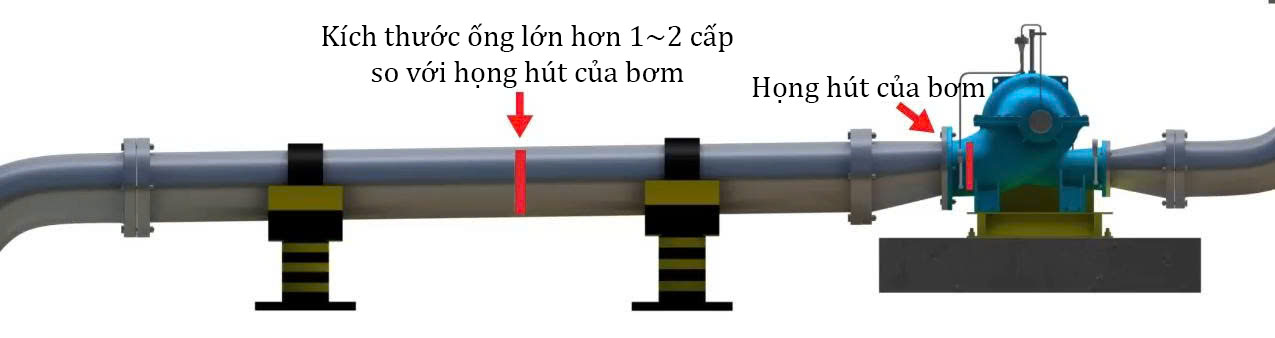

Vì vậy, trong thực tế thiết kế, người ta thường chủ động chọn đường ống hút lớn hơn một hoặc hai cấp so với họng hút của bơm.
Ví dụ:
Mục tiêu chính là:
Không chỉ kích thước — cách bố trí đường ống cũng cực kỳ quan trọng
Ngoài đường kính ống, cách bố trí đường hút cũng ảnh hưởng rất lớn đến tuổi thọ của máy bơm.
Hạn chế co góc gần cửa hút
Người thiết kế luôn cố gắng giảm tối đa các đoạn đổi hướng đột ngột, đặc biệt là co 90° đặt sát cửa hút bơm.
Nguyên nhân là vì sau khi đổi hướng, dòng chảy sẽ trở nên mất ổn định và phân bố không đều khi đi vào tâm cánh bơm. Điều này tạo ra lực lệch tâm:

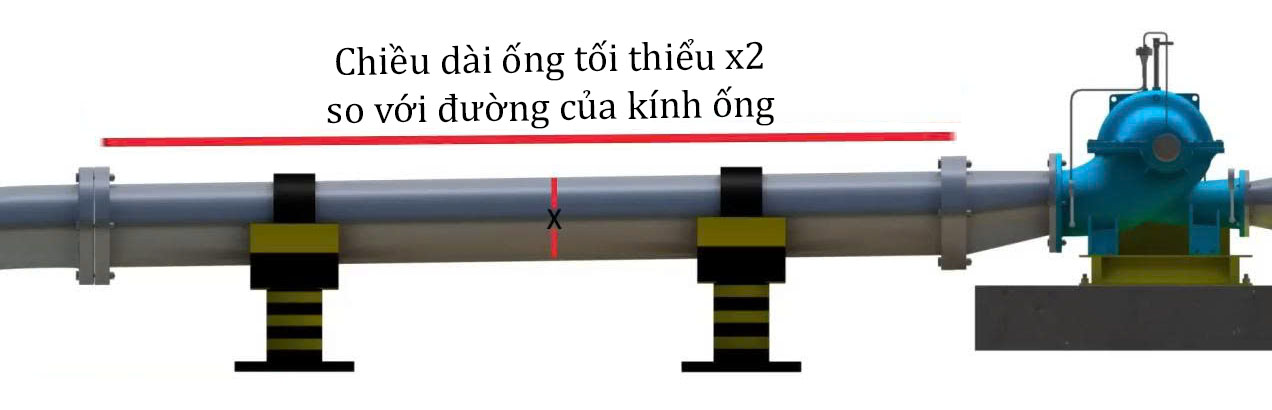

Vì vậy, trong thiết kế trạm bơm công nghiệp, đoạn ống thẳng trước cửa hút thường được yêu cầu có chiều dài tối thiểu khoảng 5–10 lần đường kính ống.
Ví dụ: L ≥ 5D → 10D
D=125mm => L=625mm → 1250mm
Trong đó:
Suy ra ta cần: 0.6m ~ 1.2m
Mục đích là để dòng chảy ổn định hoàn toàn trước khi đi vào buồng bơm.

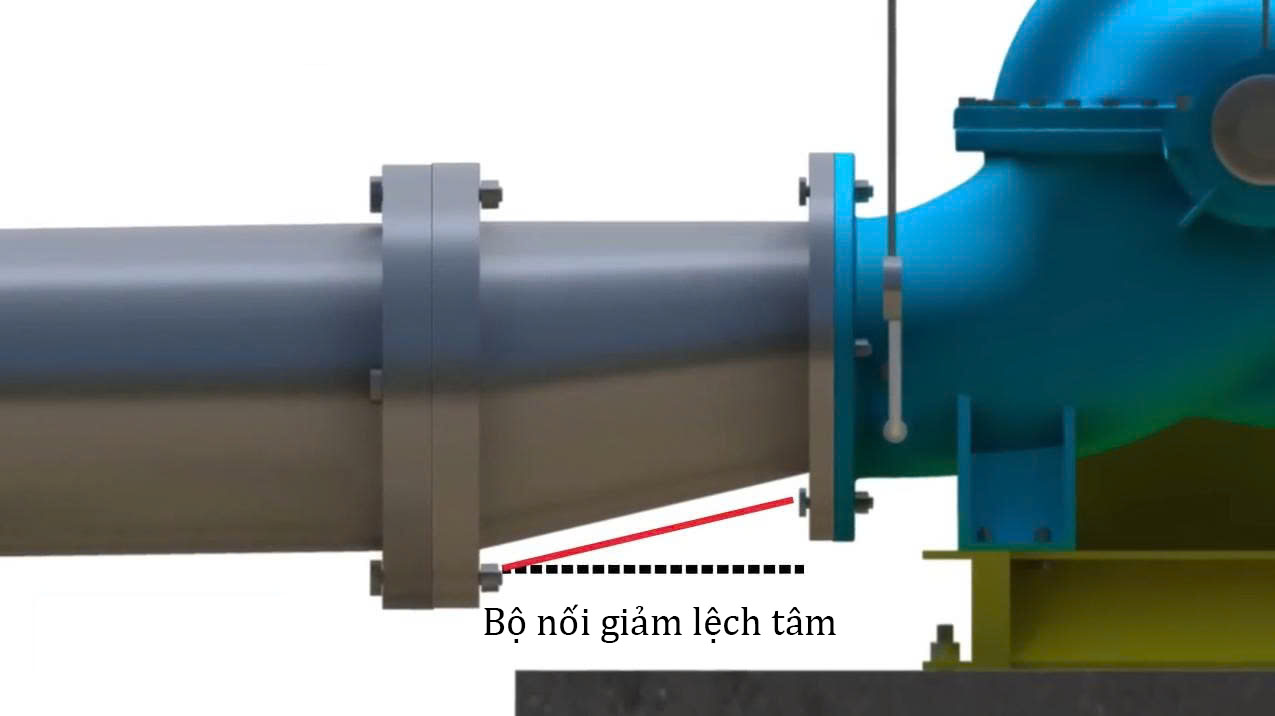

Vì sao nên dùng ống thu lệch tâm?
Đây là một chi tiết kỹ thuật rất quan trọng nhưng thường bị bỏ qua.

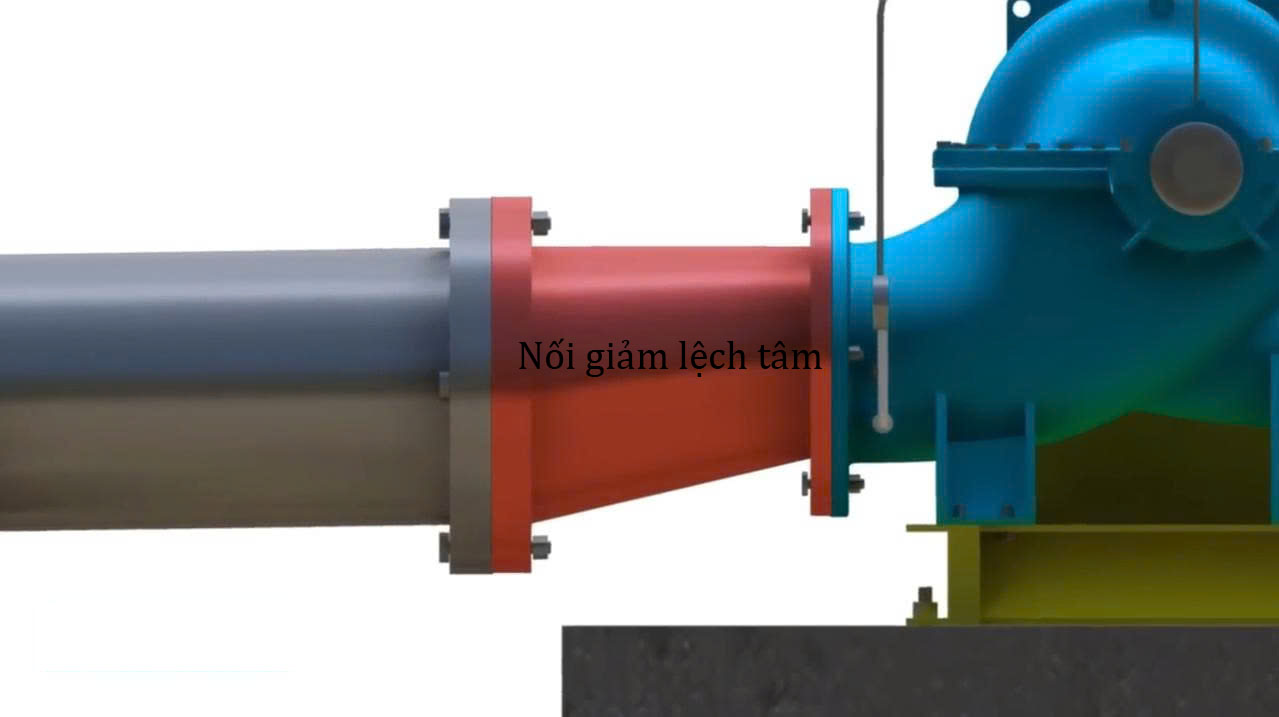

Trong nhiều hệ thống, đường ống hút cần sử dụng ống thu lệch tâm hướng xuống (phần trên thẳng, phần dưới lệch).
Nguyên nhân là:
Thiết kế lệch tâm giúp loại bỏ khoảng trống tích tụ khí, đảm bảo dòng chất lỏng luôn ổn định.

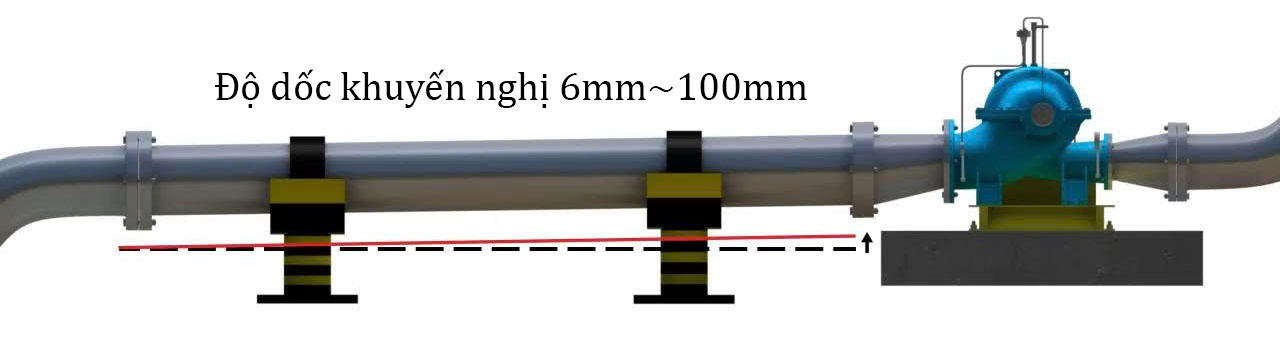

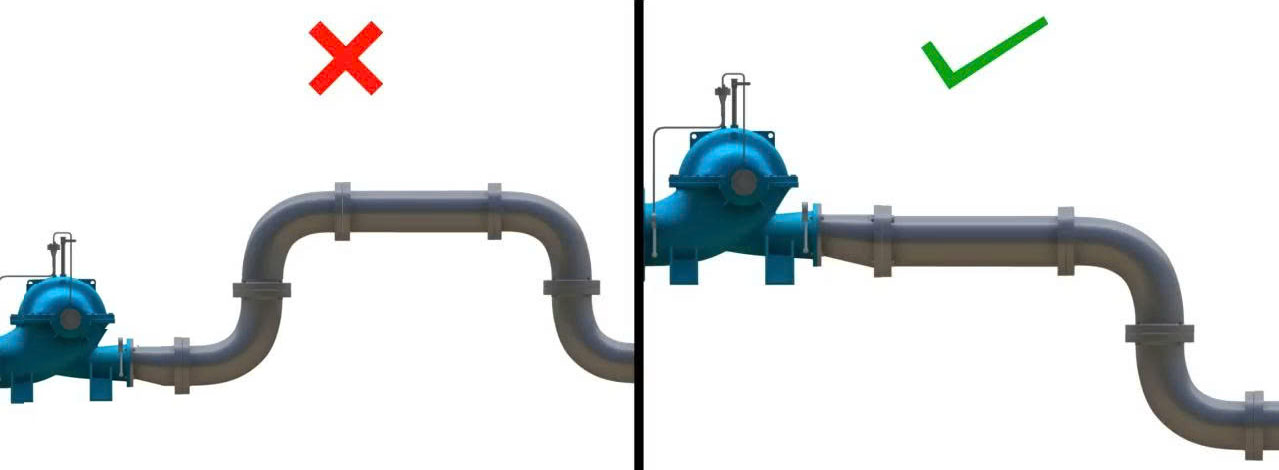

Đối với các hệ thống ống nhỏ, đường hút cũng thường được thiết kế có độ nghiêng đi lên về phía bơm để tránh tạo túi khí bên trong đường ống.
Kinh nghiệm thiết kế mới là thứ đắt giá nhất
Một hệ thống bơm nước hoạt động ổn định không phụ thuộc riêng vào chất lượng của máy bơm, mà còn phụ thuộc rất lớn vào thiết kế đường ống hút.
Chỉ cần sai lệch một chi tiết nhỏ về: kích thước ống, vị trí co góc, chiều dài đoạn thẳng, hay kiểu nối giảm,… cũng có thể khiến hệ thống gặp trục trặc trong tương lai như: rung lắc, giảm lưu lượng, tiêu hao điện năng, gián đoạn sản xuất, thậm chí hỏng toàn bộ máy bơm.
Vì vậy, khi nhìn thấy đường ống hút lớn hơn họng hút của máy bơm, đó không phải là sự lãng phí vật liệu.
Đó là kết quả của rất nhiều kinh nghiệm kỹ thuật, kiến thức thủy lực và quá trình tích lũy thực tế qua nhiều năm vận hành.
Thứ đắt giá nhất không phải là cái ống — mà là kinh nghiệm thiết kế nằm phía sau nó.
